無煙煤濾料的特征
發(fā)布時間：2018-04-03
瀏覽
534次

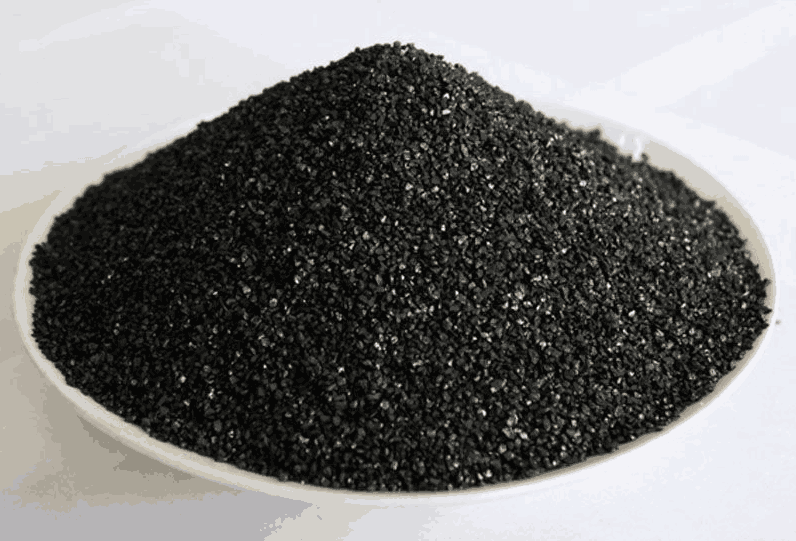

無煙煤濾料的特征
化學(xué)穩(wěn)定性 無煙煤濾料的化學(xué)穩(wěn)定性較高，在一般堿性、中性或酸性水中都不溶解。
無煙煤濾料的鹽酸可溶率應(yīng)在1.5%以下。鞏義萬通水處理無煙煤濾料的吸水率為5.5% 機械強度
無煙煤濾料的機械強度一般采用振動法或反沖洗法來測定。用振動法來測定無煙煤濾料的機械強度，日本以磨耗率作為指標(biāo)，天津市自來水公司用磨耗率與破碎率之和來表示測定結(jié)果。
機械強度較高的無煙煤濾料，其磨損率與破碎率之和低至2%左右。
用沖洗法測定機械強度，是將無煙煤濾料裝入直徑為50mm的有機玻璃模型濾池內(nèi)，以膨脹率為50%的沖洗強度連續(xù)反沖洗，然后檢查其磨損程度。
采用1.5g/cm³、厚度為37cm的鞏義萬通水處理無煙煤濾料，經(jīng)過連續(xù)反沖洗407h（約相當(dāng)于生產(chǎn)濾池4年半的反沖洗時間）以后，濾料厚度降至36.2cm，即厚度減少2.2%，說明鞏義萬通水處理無煙煤濾料的破碎率不大。
密度和莫氏硬度 無煙煤濾料的密度因產(chǎn)地不同而異，如山西陽泉、河南焦作產(chǎn)的無煙煤為1.4~1.5g/cm³，山西晉城產(chǎn)的為1.6g/cm³，北京門頭溝產(chǎn)的為1.8~1.9g/cm³，無煙煤濾料的密度越大，其機械強度也越大。
但是密度大于1.7g/cm³的無煙煤，不宜做雙層或三層濾料的輕質(zhì)濾料，如果無煙煤濾料的密度過大，其顆粒就需要減小，否則會導(dǎo)致無煙煤濾料和石英砂濾料的嚴(yán)重混雜。
但減小無煙煤濾料的粒徑又會降低無煙煤濾料的截污能力。作為水處理用的無煙煤濾料，其莫氏硬度宜為3~3.75。因此選用無煙煤濾料時應(yīng)同時滿足密度和莫氏硬度這兩個指標(biāo)。
形狀及雜質(zhì)煤矸石的篩除 水處理用的無煙煤濾料應(yīng)為球形顆粒，應(yīng)少含片狀和針狀的顆粒。
無煙煤濾料所夾雜的煤矸石因密度和粒徑都比較大，在裝上濾池以后，一直混雜在重質(zhì)濾料層中，會降低重質(zhì)濾料的過濾效率。
因此，選購無煙煤濾料時，應(yīng)檢查雜質(zhì)，當(dāng)所購無煙煤濾料中含有煤矸石時，可在一格鋪好承托層的濾池中將無煙煤濾料加入水反沖洗，取出上層不含煤矸石的無煙煤，用作濾池中的濾料。
